Kaksinkertainen liukuva pystysuora ruiskuvalukone

Esittely:

Kaksiliukuinen pystyruiskuvalukone on erityinen konetyyppi, jolle on tunnusomaista kaksi tai useampi luisti, jotka liukuvat vuorotellen muottialueella. Tämä rakenne parantaa tuotannon tehokkuutta sallimalla työntekijöiden suorittaa samanaikaisesti seuraavat toiminnot muovausjakson aikana:

Osien poistaminen tai sisäosien asettaminen ulommalle liukukappaleelle;

Muottien ruiskuttaminen sisäliukukappaleeseen.

KATSO LISÄÄ

Ruiskupuristuskoneen leikkaus: pystysuora vs. vaakasuuntainen rakenneopas 2026-Aug-07
Viipaloi ruiskupuristuskone keskeltä, ja leikkausnäkymä näyttää tarkalleen, kuinka polymeeripelletistä tulee valmiita osia: missä ruuvi sulaa ja ruiskuttaa materiaalia, kuinka muotti pidetään kiinni painon alla ja kuinka osa työntyy ulos jäähdytyksen jälkeen. Insinööreille, ostoryhmille ja huoltohenkilöstölle täm...
Ruiskupuristuskoneen tehonkulutus: todellista tietoa ja kustannusleikkauksia 2026-Jul-31
Vähentää ruiskuvalukone virrankulutus ei ole arvailua vaan tarkkaa laskelmaa ja koneen valintaa. Alan tiedot vahvistavat, että energiakustannukset ovat jopa 30 % kokonaistuotantokustannuksista tyypillisessä muovauslaitoksessa. Standardi hydraulinen ruiskuvalukone jok...
Hydraulinen vs sähköinen ruiskuvalukone: Tietoihin perustuva päätöksentekoopas 2026-Jul-24
Jos tarvitset selkeän vastauksen heti: an sähköinen ruiskuvalukone tyypillisesti vähentää energiankulutusta 40–70 %, parantaa toistettavuutta ±0,01 mm:iin ja pyörii 15–25 % nopeammin kuin vastaava hydraulikone, mutta maksaa etukäteen 30–50 % enemmän. Hydrauliset koneet ovat e...

Korkea hyötysuhde	Kaksi liukumäkeä toimivat vuorotellen, toinen luisti lataa ja purkaa muotin ja tuotteen ulkopuolelta, ja toinen liukumäki suorittaa ruiskuvalua sisällä, mikä lyhentää ei-tuotannon odotusaikaa.
Korkea turvallisuus	Työntekijät työskentelevät turvallisella alueella koneen ulkopuolella välttäen suoraa kosketusta korkean lämpötilan muottien ja liikkuvien osien kanssa, mikä vähentää merkittävästi työtapaturmien riskiä.

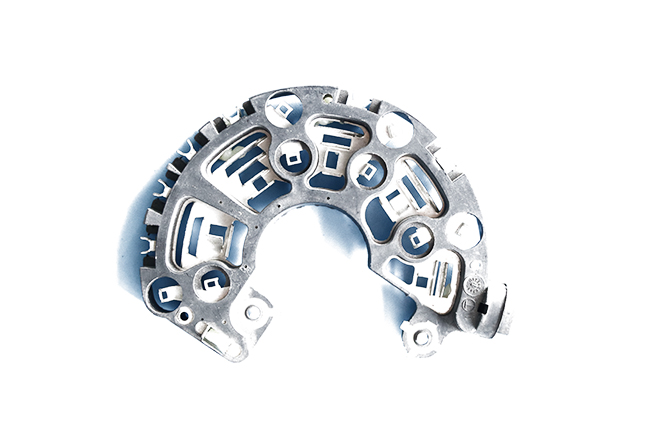

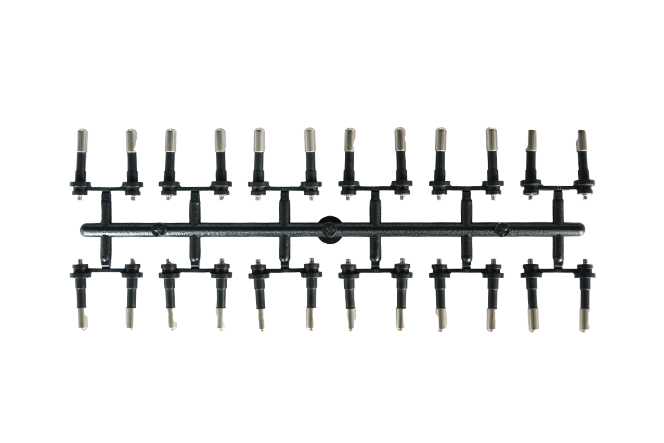

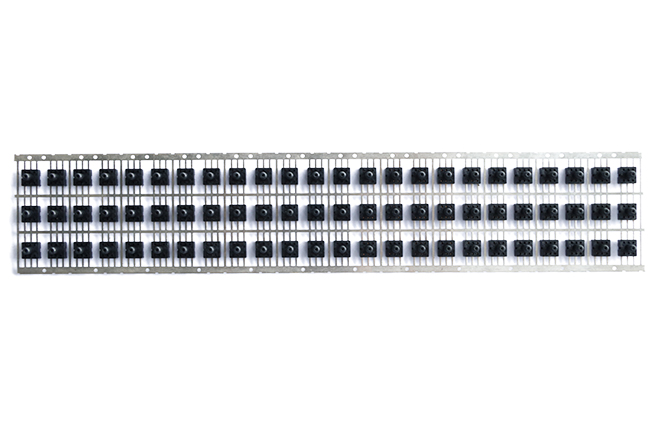

Soveltuu muovaukseen	Sen avulla lisäosat (kuten metalliosat ja elektroniset komponentit) voidaan sijoittaa tarkasti muottiin samaan aikaan ruiskupuristuksen kanssa, mikä lisää tuotteen monimutkaisuutta ja toimivuutta.
Säästä tilaa	Kone on pystysuuntainen ja pieni jalanjälki, jolla voidaan hyödyntää tehokkaammin tuotantopajatilaa.
Korkea tarkkuus	Koneessa on vakaa rakenne, ja pystysuora kiinnitysrakenne auttaa varmistamaan tuotteen mittojen tarkkuuden ja yhdenmukaisuuden.

Pääsovellusalueet	Tyypillisiä sovellusskenaarioita

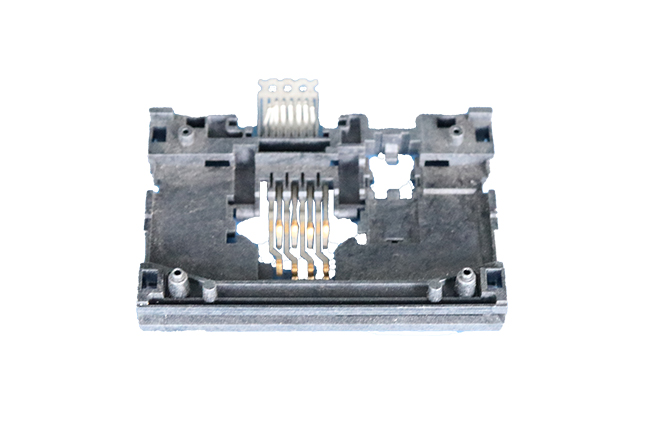

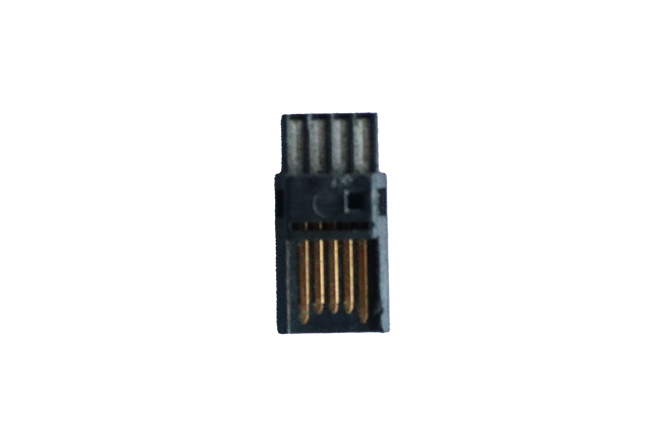

Elektroniikkateollisuus	Liittimet, anturit, tarkkuusosat matkapuhelimien tai tietokoneiden sisällä, kelarungot jne. (metallisisäkkeiden ja muoviosien tarkkuusyhdistelmä)

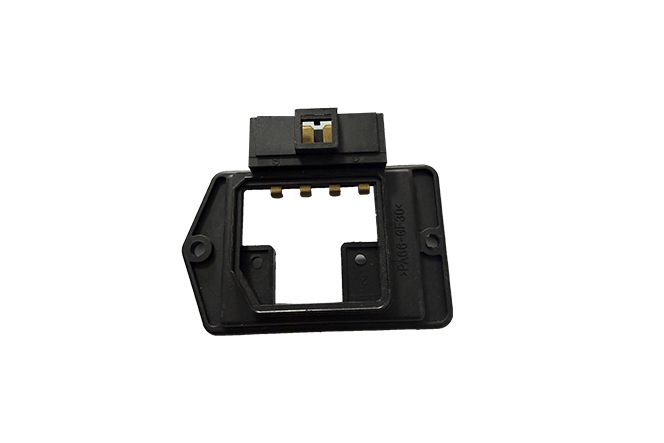

Autoteollisuus	Autoliittimet, johtosarjat, erilaiset anturikotelot, ohjauspaneelin painikkeet, toiminnalliset muoviosat (metalliosien ja muovien yhdistäminen)
Lääketieteelliset laitteet	Lääketieteelliset katetriliittimet, infuusiosarjat, kirurgisten veitsen kahvat jne. (tarvitaan upottaa metalliset neulat tai letkut)
Kuluttajakäyttöiset sähkölaitteet	Sähkötyökalujen kotelot, kytkimet ja pistorasiat sekä kodinkoneiden säätönupit

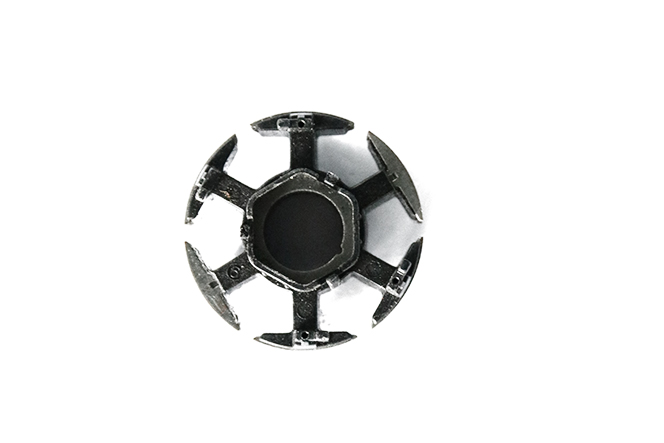

Teollisuus ja automaatio	Hammaspyörät, laakerit, moottorin osat ja tarkkuustarvikkeet automaatiolaitteisiin (tiukat koko- ja kulutuskestävyysvaatimukset)

Tuote			Yksikkö	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Injektioyksikkö	Ruuvin halk		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Ruiskutuspaine		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Teoreettinen laukausvoimakkuus		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Laukauksen paino		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Injektionopeus		cm³/s	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Ruuvin isku		mm	100				120				140				150					160					180					200				240
	Ruuvin nopeus		rpm	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Ruiskutusnopeus		mm/s	130				130				130				130					120					120					120				120
	Lämpötila-alue (vyöhyke)		-	5				5				5				5					5					5					5				5
Kiinnitys yksikkö	Kiinnitys force		tonnia	35				45				60				80					100					120					160				200
	Avausvoima		tonnia	3.8				4.3				9.2				14					17					20					20				25
	Kiinteä pöytä	Pöydän koko	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Sidetanko	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Yhden liukupöydän koko		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Pyörivä pöytä	Pöydän koko	mm	700				800				900				1000					1100					1300					1600				1800
		Max muotin koko	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. muotin paksuus		mm	140				160				200				250					250					300					350				400
	Avausisku		mm	180				200				200/250				250					250					300					350				400
	Päivänvalon avaaminen		mm	320				360				400 (kiinteä) / 450 (pyörivä)				500					500					600					700				800
Sähköinen	Ejektorivoima		tonnia	1.5				1.5				1.5				3					3					5					6				6
	Ejektoriisku		mm	37 (Kiinteä)		100 (liukuva, pyörivä)		37 (Kiinteä)		100 (liukuva, pyörivä)		37		100		50			100		50			100		50		100			50		100		100
	Max. Paine		kg/cm2	140				140				140				140					140					140					140				170
	Öljysäiliön tilavuus		litraa	100 (kiinteä pöytä) / 140 (liukuva) / 160 (pyörivä)				120(kiinteä pöytä)/160((liukuva, pyörivä)				165 (kiinteä pöytä) / 260 (liukuva) / 290 (pyörivä)				200 (kiinteä pöytä) / 280 (liukuva, pyörivä)					310 (kiinteä pöytä) / 330 (liukuva, pyörivä)					350 (kiinteä pöytä) / 380 (liukuva, pyörivä)					480 (kiinteä pöytä) / 560 (liukuva.pyörivä)				510 (kiinteä pöytä, liukuva, pyörivä)
	Jäähdytysveden tilavuus		litraa/hr	50				50				60				80					80					80					80				80
	Järjestelmän moottori		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Lämmitin		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Kokonaisteho		kw	10				11.3				14.1				27.3					33					43					53				64
Muut	Koneen paino		tonnia	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Koneen koko (PLK)		m	1,76 * 0,95 * 2,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1L2,0K4,7	3,2L2,2K4,9	433,4
