Miksi pystysuora ruiskuvalukone on suositeltava välikappaleen muovaukseen?

A pystysuora ruiskuvalukone on suositeltava terävalussa, koska sen pystysuora kiinnitysakseli käyttää painovoimaa pitämään terät tukevasti paikoillaan muovausjakson aikana, mikä eliminoi siirtymäriskit, alentaa työkustannuksia ja mahdollistaa saumattoman automatisoinnin. Toisin kuin vaakasuuntaiset koneet, pystypuristimet avautuvat ylös- ja alaspäin, jolloin käyttäjät pääsevät esteettömästi muottipesään nopeaan ja tarkaan inserttien sijoitteluun – kriittinen etu upotettaessa metallitappeja, kierreliitoksia, holkkeja tai elektronisia komponentteja muoviosiin.

Mikä on välivalu ja miksi koneen suunnalla on väliä?

Muottipuristus on prosessi, jossa valmiiksi muotoiltuja komponentteja – tyypillisesti metallia – asetetaan ruiskumuotin sisään ja sitten ne kapseloidaan sulaan muoviin yhtenäisen osan muodostamiseksi. Valmiissa tuotteessa yhdistyvät metallin rakenteellinen lujuus muovin suunnittelun joustavuuteen ja painonsäästöön, minkä ansiosta sitä käytetään laajasti autoliittimissä, lääkinnällisissä laitteissa, kulutuselektroniikassa ja teollisuuden kiinnikkeissä.

Koneen suunnalla – avautuuko kiristysyksikkö vaaka- tai pystysuunnassa – on suuri vaikutus terän vakauteen, sykliaikaan, käyttäjän ergonomiaan ja automaation yhteensopivuuteen. Vuonna a vaakasuora ruiskuvalukone , muotti avautuu vasemmalta oikealle. Vaakasuoraan suunnattuun onteloon sijoitetut sisäosat on pidettävä paikallaan jousikuormitetuilla tapeilla, magneeteilla tai muilla kiinnitysmekanismeilla sivuttaisen painovoiman vastustamiseksi. Kaikki tärinä tai epätarkka sijoitus voi saada sisäosan siirtymään ennen muotin sulkeutumista, mikä voi johtaa viallisiin osiin tai, mikä pahempaa, muotivaurioon.

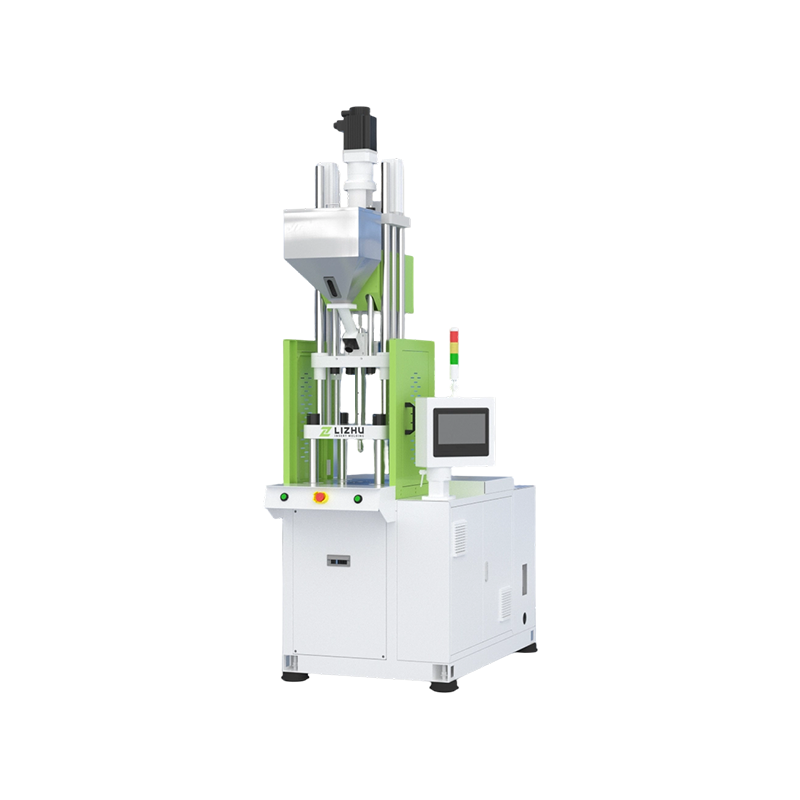

Vuonna a pystysuora ruiskuvalukone , muotti avautuu ylöspäin ja onkalo on taivaaseen päin. Painovoimasta tulee liittolainen: lisäosat yksinkertaisesti lepäävät paikoillaan oman painonsa alla, eivätkä vaadi ylimääräisiä kiinnityslaitteita. Tämä perustavanlaatuinen ero tekee pystysuuntaisista koneista luonnollisen valinnan terämuovaukseen kaikilla teollisuudenaloilla maailmanlaajuisesti.

Tärkeimmät syyt, miksi pystysuunnassa ruiskupuristetut koneet Excelissä insert Moldingissa

1. Painovoima-avusteinen sisäosan vakaus

Pystysuoran ruiskupuristuskoneen ratkaisevin etu teräpuristamiseen on, että painovoima pitää terät luonnollisesti oikeassa asennossa koko muovausjakson ajan. Kun alempi muottilevy osoittaa ylöspäin, metallitapit, liittimet, holkit tai kierreliittimet asetetaan yksinkertaisesti paikoilleen ja ne pysyvät tiukasti painovoiman avulla – ei jousia, ei magneetteja tai kiinnityskiinnittimiä itse sisäkettä varten.

Tämä vähentää dramaattisesti insertin siirtymisen riskiä ennen injektiota tai sen aikana. Jopa ohuet johdinliittimet tai herkät elektroniikkajohdot, joissa on hyvin vähän massaa, pysyvät oikein paikoillaan. Terävaluoperaatioiden tuotantovirheiden määrää koskevat tutkimukset osoittavat johdonmukaisesti, että vaihtaminen vaaka-asennosta pystysuoraan voi vähentää teräin liittyviä vikoja 30 % - 60 % , riippuen terän geometriasta ja osan monimutkaisuudesta.

2. Helppo ja ergonominen välikkeen lataaminen

Pystysuuntaiset koneet tarjoavat käyttäjille suoran ylhäältä alas pääsyn avoimeen muottipesään, mikä tekee terän lataamisesta nopeampaa, turvallisempaa ja ergonomisempaa. Käyttäjä seisoo koneen edessä ja asettaa välikappaleet suoraan alas onteloon ylhäältä – luonnollinen, vähäväsyttävä liike, joka voidaan ylläpitää pitkien tuotantovuorojen aikana ilman toistuvaa rasitusta, joka liittyy vaakasuoraan suuntautuneeseen muottiin.

Suuren volyymin tuotannossa tämä ergonominen etu näkyy suoraan suorituskyvyn kasvuna. Kokenut pystysuoran terän muovauskoneen käyttäjä voi tyypillisesti ladata 4–8 terää sykliä kohden alle 6 sekunnissa yksinkertaisia ​​osia varten, mikä säilyttää johdonmukaisen syklin rytmin, jota vaakasuora kone ei voi vastata samaan toimintoon.

3. Pyörivä pöytä ja kahden aseman kokoonpano

Pystyruiskuvalukoneet ovat ainutlaatuisesti yhteensopivia pyörivän pöydän (kääntöpöydän) kokoonpanojen kanssa, jotka mahdollistavat terän kuormituksen ja osien irrottamisen samanaikaisesti ruiskutusjakson kanssa – mikä eliminoi tehokkaasti tuottamattomat seisokit.

Vuonna a dual-station rotary setup, the machine has two lower mold platens mounted on a rotating turntable. While Station A is under the injection unit being filled with plastic, Station B is accessible to the operator (or robot) for insert loading and part removal. When the injection cycle completes, the table rotates 180°, bringing Station B under the injection unit and exposing Station A for servicing. This overlap of molding and loading cycles can reduce effective cycle times by 25 % - 40 % verrattuna yhden aseman toimintaan, mikä parantaa merkittävästi koneen käyttöastetta ja tehoa tunnissa.

4. Erinomainen automaatiointegraatio

Pystysuuntaisten ruiskuvalukoneiden avoin muottipääsy ja pystysuora kiristyssuunta tekevät robottiautomaatiosta terän sijoittelua ja osien irrottamista huomattavasti helpommin toteutettavissa kuin vaakasuuntaisissa koneissa.

Yhteistyörobotit (kobotit) ja perinteiset 6-akseliset teollisuusrobotit voidaan sijoittaa suoraan koneen avoimen muotin yläpuolelle poimimalla lisäosia tärykulhosyöttimestä tai tarjottimesta ja sijoittamalla ne tarkasti onteloon millimetrin murto-osissa mitattuna toistettavalla tarkkuudella. Robotti hakee sitten valmiin muovatun osan irrotuksen jälkeen – kaikki koneen jalanjäljen sisällä. Tämä pystysuora pääsypolku välttää vaakasuuntaisissa koneissa vaadittavat monimutkaiset sivusyötön robottiliikkeet, lyhentää robotin käsivarren kulkuaikaa, yksinkertaistaa ohjelmointia ja mahdollistaa suuremmat sijoitusnopeudet.

5. Kompakti jalanjälki ja korkea tuottavuus

Pystysuuntaiset ruiskuvalukoneet vievät huomattavasti vähemmän lattiatilaa kuin vastaavan vetoisuuden vaakasuuntaiset koneet, joten ne sopivat ihanteellisesti tiloihin, joissa tilaa on vähän. Tyypillinen 100 tonnin pystysuora kone voi viedä noin lattiapinta-alan 1,8m × 1,5m , kun taas vastaava vaakasuuntainen kone vaatii karkeasti 4,5m × 1,5m tai enemmän sen pituussuuntaisen puristus- ja ruiskutusakselinsa vuoksi. Tehtaissa, jotka tuottavat useita ruiskuvalettuja tuotelinjoja, tämä tilansäästö mahdollistaa suuremman konetiheyden ilman kallista laitoksen laajentamista.

6. Pienemmät muotti- ja työkalukustannukset lisäsovelluksissa

Koska pystysuorat koneet ovat riippuvaisia painovoimasta eikä mekaanisesta kiinnityksestä terien osalta, pystysuoran terän muovauksen muottimallit ovat usein yksinkertaisempia, halvempia ja nopeampia valmistaa kuin vastaavat vaakasuuntaisten koneiden muotit. Sivutoimisten välikappaleiden kiinnitysmekanismien, jousitappien tai pneumaattisten pidikkeiden puuttuminen vähentää muotin monimutkaisuutta, alentaa työkalukustannuksia ja yksinkertaistaa muotin huoltoa. Tyypillisessä moniontelomuotissa tämä yksinkertaistaminen voi vähentää työkalukustannuksia 10 % - 25 % ja lyhentää muotin läpimenoaikoja yhdestä kolmeen viikkoa.

Pysty- ja vaakasuuntaiset ruiskuvalukoneet välikappaleen muovaukseen: yksityiskohtainen vertailu

Valinta pysty- ja vaakasuuntaisten ruiskuvalukoneiden välillä terävalua varten sisältää terän stabiilisuuden, syklin ajan, automaation, lattiatilan ja kokonaiskustannusten arvioinnin. Alla oleva taulukko tarjoaa suoran vertailun kriittisimpien parametrien välillä:

Taulukko 1: Vertailu pysty- ja vaakasuuntaisten ruiskuvalukoneiden vierekkäin avainterän muovauksen suorituskykyparametrien välillä.

Pystysuorassa ruiskupuristuksessa yleisesti käytetyt lisäosat

Pystysuuntaisiin ruiskuvalukoneisiin mahtuu monenlaisia terätyyppejä yksinkertaisista messinkimuttereista monimutkaisiin elektroniikkakokoonpanoihin. Yleisimpiä ovat:

• Kierteitetyt metalliosat: Messingistä tai ruostumattomasta teräksestä valmistetut mutterit ja nastat, jotka on koteloitu muovikoteloihin elektroniikkakoteloille, autojen verhoilupaneeleille ja laitekomponenteille.
• Sähköliittimet ja nastat: Kupariseoksesta valmistetut koskettimet, jotka on upotettu liitinrunkoon, käytetään laajalti autojen johtosarjoissa ja kulutuselektroniikassa.
• Holkit ja laakerit: Muovisiin rakenneosiin integroidut metalliset kulutuspinnat mekaanisiin kokoonpanoihin, jotka vaativat pientä kitkaa laakerikohdissa.
• Johdin ja kaapelikokoonpanot: Valmiiksi vedetyt johdot, jotka on kapseloitu päätepisteisiinsä, luomaan tiivistettyjä, jännitystä vapauttavia kaapeli-liitinliitoksia lääketieteellisiin ja teollisiin sovelluksiin.
• Teräsakselit ja tapit: Metallirakenteiset elementit, jotka on valettu muovisiksi vaihteistorungoiksi, vipuiksi tai kahvoihin mekaanisen lujuuden aikaansaamiseksi jännityskeskittymispisteissä.
• Magneetit: Muoviin kapseloidut kestomagneetit anturikoteloille, moottorin päätykappaleille ja kiinnikkeille.
• Elektroniset piirilevyt ja komponentit: Piirilevyt tai yksittäiset komponentit, kuten LEDit, vastukset ja anturit, on tiivistetty suojaaviin muovimuotteihin kosteuden ja tärinän kestämiseksi.

Toimialat, jotka luottavat pystysuoraan ruiskupuristusmuovaukseen

Pystysuora teräsvalu toimii perustavanlaatuisena valmistusprosessina useilla korkean kysynnän teollisuudenaloilla, joissa osien integrointi, pienentäminen ja luotettavuus ovat ensiarvoisen tärkeitä.

Taulukko 2: Avaintoimialat, jotka käyttävät pystyruiskuvalua terävalussa, sekä tyypilliset osatyypit ja pystysuorien koneiden tärkein valmistusetu.

Milloin vaakasuuntainen kone on edelleen parempi valinta?

Vaikka pystysuorat ruiskuvalukoneet hallitsevat terävalusovelluksia, vaakasuuntaiset koneet ovat edelleen parempi valinta suurten osien tuotantoon, suuren vetoisuuden puristamiseen ja terättömään nopeaan muovaukseen.

Vaakasuuntaiset koneet tarjoavat ylivoimaiset puristusvoimat 5000 tonnia - paljon enemmän kuin useimmat pystysuorat kokoonpanot tarjoavat - joten ne ovat välttämättömiä autojen ulkopaneeleissa, suurissa laitekoteloissa ja teollisuussäiliöissä. Painovoima-avusteinen osien irrotus toimii luonnollisemmin myös vaakasuuntaisissa koneissa suurille, raskaita osille, koska osat putoavat pois muotista poiston yhteydessä ilman käyttäjän väliintuloa.

Täysin kuumakanavajärjestelmällä ja korkeakavitaatiomuotilla varustetut vaakasuuntaiset koneet, joissa on täysi kuumakanavajärjestelmä ja korkeakavitaatiomuotit, saavuttavat tyypillisesti suuremman tehon tunnissa, koska kuivausajat ovat nopeammat ja kypsemmät automaatioekosysteemit kyseisessä sovelluksessa.

Käytännön päätössääntö on yksinkertainen: jos osa vaatii lisäosia, pystysuora kone on lähes aina parempi valinta . Jos osa on suuri, ei sisällä sisäkettä tai vaatii yli 500 tonnin puristusvoimia, kannattaa harkita vaakasuuntaista konetta.

Pystysuoran välikappaleen muovausprosessin optimointi: käytännön vinkkejä

Parhaan hyödyn saaminen pystysuorasta ruiskupuristuskoneesta terän muovaukseen vaatii huomiota terän valmisteluun, muotin suunnitteluun, prosessiparametreihin ja laadunvalvontaan. Harkitse seuraavia parhaita käytäntöjä:

• Esilämmitä metalliosat: Metalliterästen lämmittäminen 80–120°C:een ennen lataamista vähentää lämpöshokkia sulan muovin koskettaessa sisäosaa, mikä parantaa sidoslujuutta ja vähentää uppoamisjälkiä sisäkkeen ympärillä.
• Käytä paikannusominaisuuksia tarkasti: Suunnittele muottipesät, joissa on tiukka toleranssi kohdistusnastat tai -taskut (yleensä ±0,02 mm), jotka asettavat lisäyksiä toistuvasti ja estävät pyörimisen tai aksiaalisen siirtymisen ruiskutuksen aikana.
• Suunnittelu ulosveto- ja vääntömomentin kestävyyttä varten: Lisää uurteita, uria tai alileikkauksia metallisisäkkeisiin maksimoidaksesi mekaanisen lukituksen muovin kanssa, jolloin saavutetaan vähintään 500 N:n ulosvetovoima kierteitetyissä sisäosissa.
• Valitse muovimateriaalit huolellisesti: Erittäin kutistuvat materiaalit, kuten nylon (PA), pitävät metallisisäkkeistä tiukasti kiinni niiden jäähtyessä ja supistuessaan, mikä takaa erinomaisen pysyvyyden. Vähän kutistuvat materiaalit, kuten ABS, saattavat vaatia mekaanisia lisälukitusominaisuuksia.
• Toteuta näköjärjestelmän tarkistus: Asenna kamerapohjainen tarkastusjärjestelmä muotin yläpuolelle varmistaaksesi sisäkkeen olemassaolon ja oikean asennon ennen jokaista muotin sulkeutumista, mikä vähentää viallisia laukauksia ja estää kalliita muotin törmäyksiä.
• Tasaa ruiskutusnopeus ja paine: Liiallinen ruiskutusnopeus voi syrjäyttää kevyet terät jopa pystysuorassa koneessa. Käytä kaksivaiheista täyttöprofiilia – nopea täyttö 90–95 % ontelon tilavuuteen, sitten hidas pakkaus – minimoiksesi lisäkkeen liikkumisen täytön aikana.

Usein kysyttyjä kysymyksiä pystyruiskuvalukoneista ja teräsvalukoneista

Kysymys 1: Voiko vaakasuuntainen ruiskuvalukone suorittaa teräsmuovausta ollenkaan?

Kyllä, mutta merkittävillä rajoituksilla ja lisäkustannuksilla. Vaakasuuntaiset koneet voivat suorittaa terän muovauksen käyttämällä jousitettuja tappeja, pneumaattisia puristimia tai magneettista pidätystä muotissa pitämään lisäosat vaakasuoraa gravitaatiokenttää vasten. Nämä kiinnitysmekanismit lisäävät kuitenkin muotin monimutkaisuutta ja kustannuksia, pidentävät sykliaikaa (pidätysjärjestelmien aktivoitumisen ja vapautumisen vuoksi) ja sisältävät edelleen suuremman osan siirtymisen riskin verrattuna pystysuuntaisiin koneisiin, joissa painovoima tekee työn ilmaiseksi.

Q2: Mikä kiristysvoiman alue on tyypillinen pystysuoralle teräsvalukoneelle?

Useimmat teräsmuovaukseen käytetyt pystysuuntaiset ruiskuvalukoneet kuuluvat 10 tonnin - 500 tonnin puristusvoiman alueelle. Yleisimmät konfiguraatiot pienten liittimien ja liitinkappaleiden puristamiseen toimivat 30-150 tonnin välillä. Yli 200 tonnin koneita käytetään suurempien autojen ja teollisuuden sisäosien valmistukseen. Yli 500 tonnia painavista vaakasuuntaisista koneista tulee käytännöllisempiä rakenteellisten ja jalanjälkinäkökohtien vuoksi.

Q3: Kuinka pyörivä pöytä parantaa terän muovauksen tuottavuutta?

Pyörivä pöytä mahdollistaa terän kuormituksen ja osien poistamisen koneen ruiskutus- ja jäähdytysjakson aikana eikä sen jälkeen, mikä eliminoi tehokkaasti käyttäjän odotusajan ja lyhentää syklin nettoaikaa 25–40 %. Kun asema A muottia täytetään ja jäähdytetään, käyttäjä tai robotti palvelee asemaa B: poistaa valmiita osia ja lataa uusia osia. Kun ruiskutus on valmis, pöytä pyörii ja sykli toistuu ilman koneen tyhjäkäyntiä. Tämä kokoonpano on yksi kustannustehokkaimmista tuottavuuden parannuksista, joita on tarjolla terävaluoperaatioissa.

Kysymys 4: Minkä tyyppisiä muoveja käytetään yleisimmin pystysuorassa koneessa olevaan teräsvaluan?

Muovauksessa yleisimmin käytettyjä muoveja ovat nailon (PA6, PA66), polypropeeni (PP), ABS, polykarbonaatti (PC) ja PBT. Nailon on erityisen suosittu, koska sen suuri muotin kutistuminen luo vahvan puristusotteen metalliosien ympärille jäähdytyksen aikana. Lasitäytettyjä laatuja (esim. PA66-GF30) käytetään, kun sisäkkeen ympäriltä vaaditaan suurempaa jäykkyyttä ja mittavakautta. PPS (polyfenyleenisulfidi) ja PEI (polyeetteri-imidi) määritellään yhä useammin korkean lämpötilan sovelluksiin, kuten autojen konepellin alle.

Kysymys 5: Onko mahdollista automatisoida terän lastaus pystysuorassa ruiskuvalukoneessa?

Kyllä – pystysuorat koneet ovat helpoimmin automatisoitavia ruiskupuristusalustoja terän lastaamiseen. Avoimen ylhäältä pääsyn ansiosta robotit voivat lähestyä muottia suoraan ylhäältä ilman monimutkaista sivuliikettä. Värinäkulhojen syöttölaitteet suuntaavat ja eristävät metalliosat, jotka sitten poimitaan robottitarttujalla ja asetetaan muotin paikannusominaisuuksiin, joiden toistettavuus on alle millimetrin. Terälatauksen täydellinen automatisointi pystysuorassa koneessa vähentää tyypillisesti työvoimakustannuksia kappaletta kohti 60 % - 80 % ja käytännössä eliminoi inhimilliset lisäysvirheet.

Kysymys 6: Mitkä ovat yleisimmät viat terävalussa ja miten pystysuuntaus auttaa estämään ne?

Yleisimmät välikappaleen muovausvirheet ovat sisäkkeen siirtymä, epätäydellinen kotelointi, välähdys sisäkkeen ympärillä ja upotusjäljet ​​sisäkkeen vieressä. Pystysuuntainen koneen suuntaus korjaa siirtymävirheet suoraan käyttämällä painovoimaa pidättämiseen. Epätäydellinen kapselointi minimoi asianmukaisella muotin tuuletuksella ja ruiskutusparametrien säädöllä. Salamaa ohjataan tiukoilla välin ja muotin välisillä välyksillä (tyypillisesti 0,01–0,03 mm). Altaan jälkiä vähennetään esilämmittämällä sisäosat ja käyttämällä sopivaa pakkauspainetta ja -aikaa.

Kysymys 7: Kuinka valitsen kiinteän pöydän ja pyörivän pöydän pystysuoran ruiskuvalukoneen välillä?

Valitse kiinteän pöydän pystysuora kone, kun terän lastaus on nopeaa (alle 5 sekuntia), tilavuus on kohtalainen tai osan suunnittelu tekee samanaikaisesta lastaamisesta ja irrottamisesta epäkäytännöllistä. Valitse pyörivä pöytäkone, kun terän lastaus kestää 6 sekuntia tai enemmän, kun tuotantomäärät ovat suuret (yli 500 000 osaa vuodessa) tai kun haluat käyttää valvottua automaatiota koneen rinnalla. Pyörivän pöydän koneet maksavat noin 20-35% enemmän kuin vastaavat kiinteän pöydän mallit, joten tuottavuuden lisäys on validoitava kunkin sovelluksen pääomakustannuksia vastaan.

Yhteenveto: Miksi pystyruiskuvalukoneet ovat alan standardi teräsvalussa

Pystysuuntaisten ruiskuvalukoneiden suosiminen terävalusovelluksissa ei ole sopimuskysymys – se on suora seuraus perusfysiikasta, prosessitaloudesta ja valmistustehokkuudesta. Painovoima-avusteinen terän vakaus, ergonominen yläkuormaus, pyöröpöydän tuottavuuden lisäys, saumaton robottiautomaatiointegraatio, kompakti lattiapinta ja yksinkertaisempi muottisuunnittelu tekevät pystysuuntaisista koneista ylivoimaisen valinnan mihin tahansa tuotantoympäristöön, jossa metalli-, keraami- tai elektroniikkakomponentit on kapseloitava muoviosaan.

• Aseta siirtymävirheet ovat 30–60 % pienemmät vaakasuuntaisiin konekokoonpanoihin verrattuna.
• Pyörivän pöydän kokoonpanot lyhentää tehollista sykliaikaa 25–40 % lataamalla ja ruiskuttamalla samanaikaisesti.
• Robottiautomaatio on yksinkertaisempi ja nopeampi toteuttaa, mikä vähentää osakohtaisia työkustannuksia jopa 80 %.
• Lattiatilavaatimukset ovat jopa 60 % pienempiä kuin vastaavan vetoisuuden vaakasuuntaiset koneet.
• Muotin työkalukustannukset ovat 10–25 % alhaisemmat inserttien kiinnitysmekanismien eliminoinnin vuoksi.

Valmistajille, jotka arvioivat tai päivittävät terävalukykyään, investoivat a pystysuora ruiskuvalukone — erityisesti pyörivällä pöydällä ja robottiteränkäsittelyllä varustettu — parantaa mitattavissa olevia parannuksia osien laadussa, tuotannon tehokkuudessa ja kokonaiskustannuksissa heti ensimmäisestä käyttöpäivästä lähtien.
